Сборку стен производил на платформе.
Сначала определил необходимую высоту стоек каркаса.
Поскольку пространственную жесткость каркаса стен у меня обеспечивают плиты OSB-3, я отталкивался от габаритов листов OSB.
Получилось, что при высоте стоек каркаса в 2380 мм, эти листы не нужно пилить по высоте. Причем, как для наружной обшивки,так и для внутренней.
Кроме того, пространство под утеплитель получается нужным размером 2380х576х100 мм. Как раз под два листа каменной ваты Роквул Лайт Баттс Скандик XL (1200х600х100 мм)

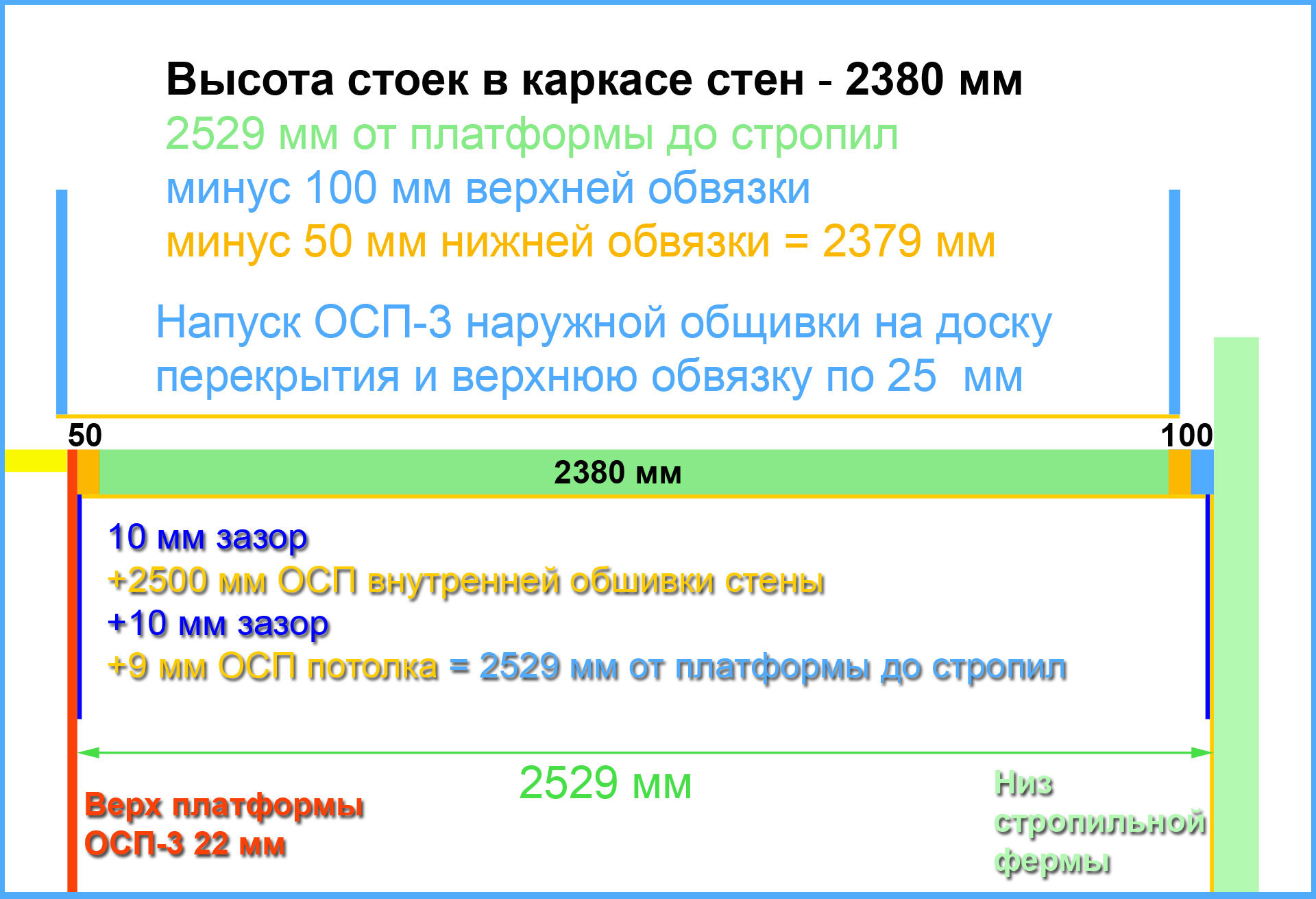

Расчет высоты стоек каркаса
Стойки в каркасе установил строго над лагами цоколя и бриджингами у фронтальных стен.
Также строго над этими стойками будут позже расположены и стропильные фермы.

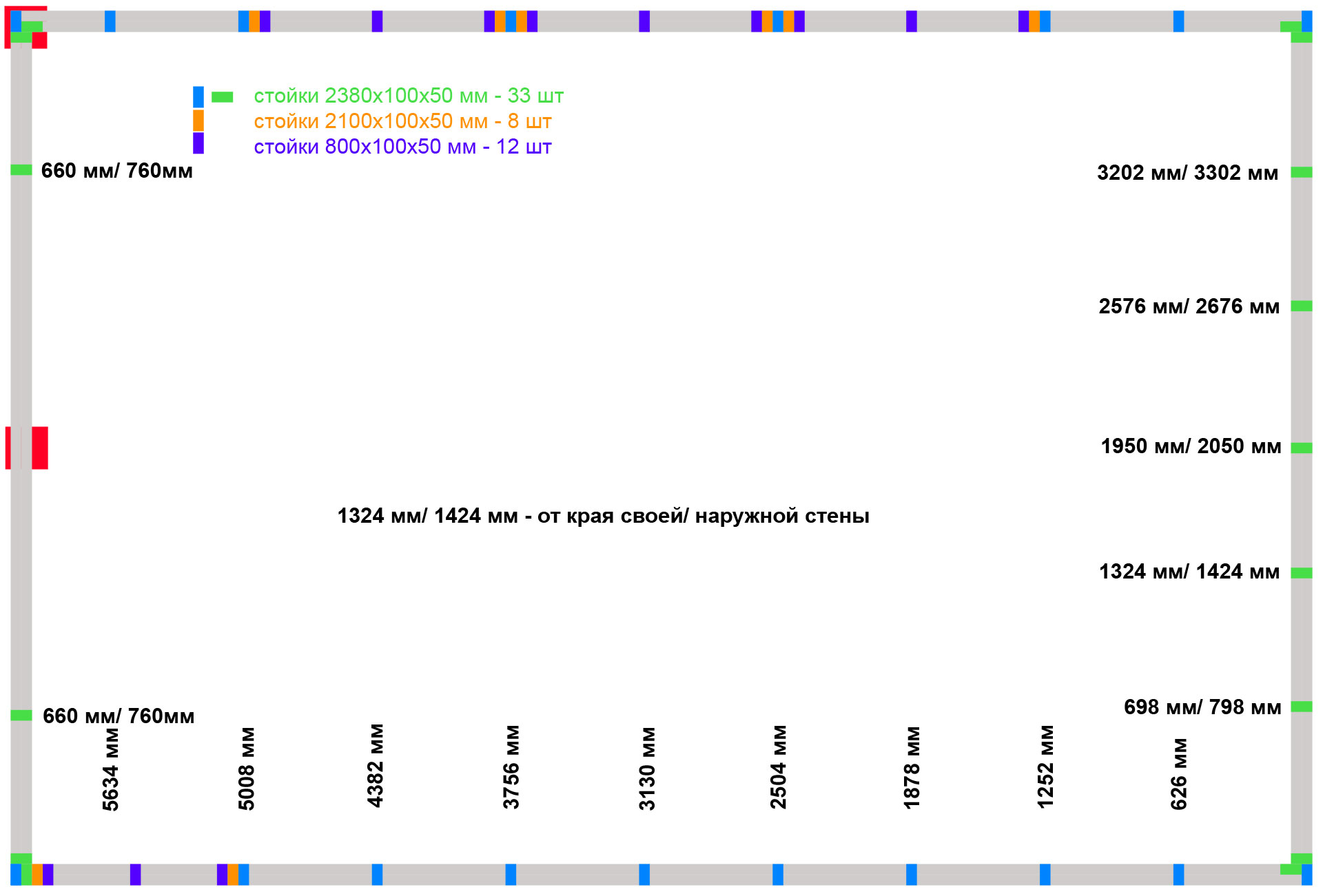

Размещение стоек каркаса по нижней обвязке
Сборку начал с продольной западной стены.

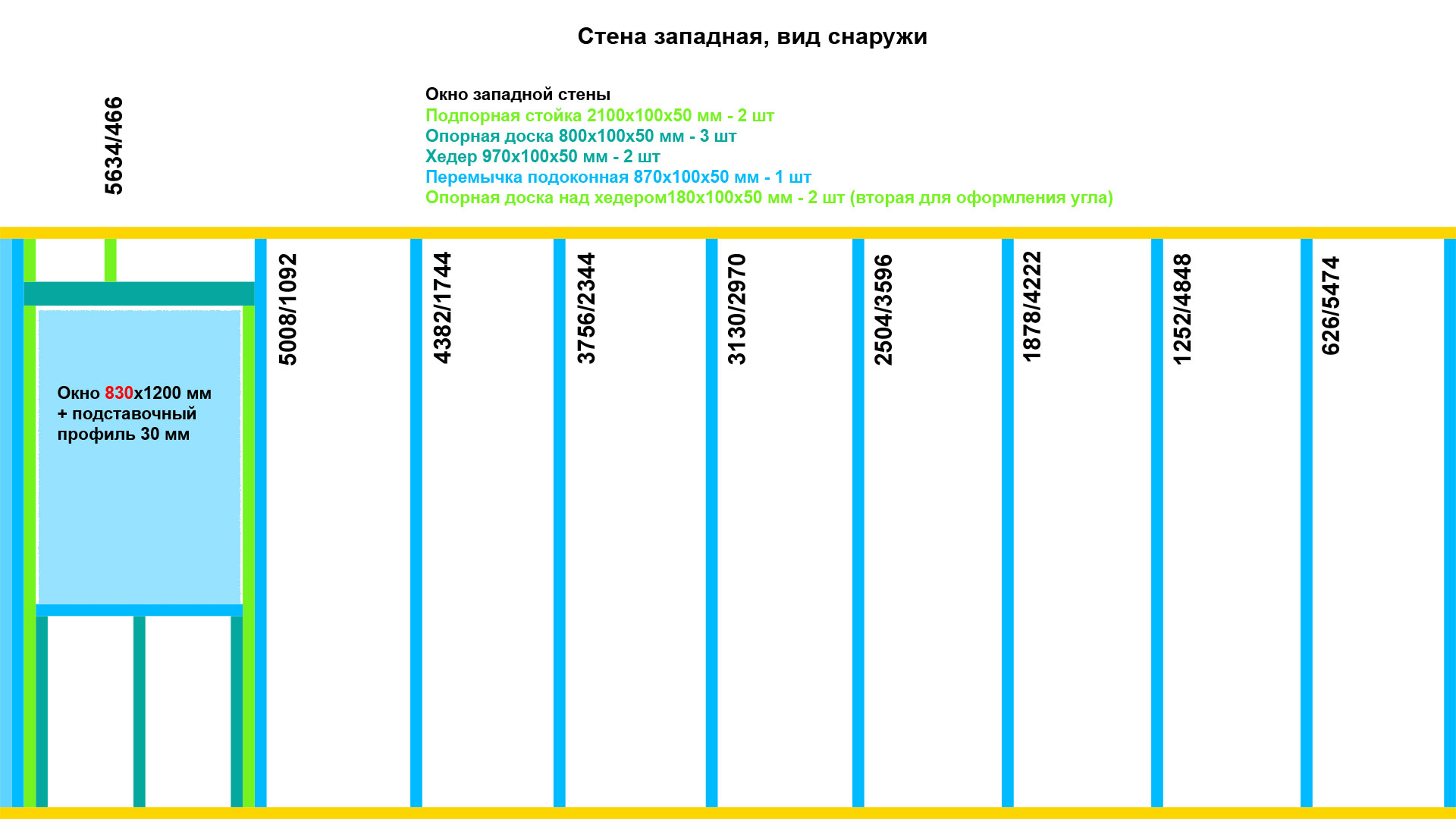

Схема каркаса западной стены (не показана вторая доска верхней обвязки)

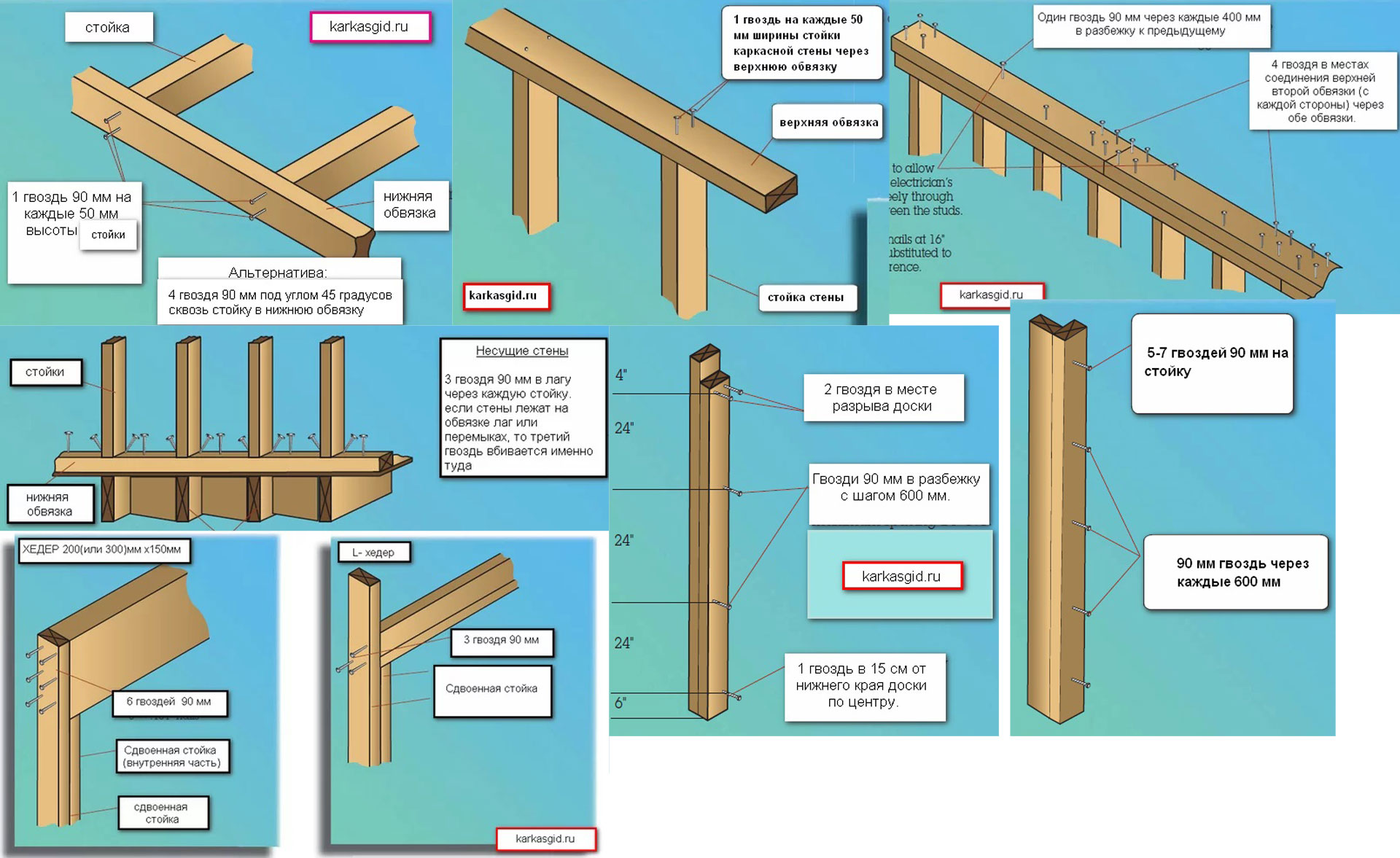

Схемы сборки отдельных узлов каркаса (кликабельно)
На каркас западной стены наложил две временные укосины и убрал каркас с платформы, освободив место для сборки восточной стены.
Таким образом подготовил три стены: две продольные и одну глухую фронтальную.
Затем вернул на платформу каркас восточной стены и установил его на проектное место, смонтировал временные распорки, закрепил нижнюю обвязку.
Далее к восточной стене пристыковал короткую фронтальную стену, закрепил её.
Аналогично поступил и с третьей стеной.
Связал все три стены между собой через угловые стойки и вторыми досками верхней обвязки.
Северную стену, там, где будут ворота, собирал уже по месту.
Обшивку стен листами OSB делал после сращивания стен между собой и монтажа второй доски верхней обвязки. Временные укосины я ранее крепил так, чтобы оставалась возможность монтажа на каркас одного-двух листов OSB.
Наружные листы OSB-3 толщиной 12 мм крепил на винтовые гвозди 60х3,2 мм с соблюдением правил, указанных в статье о цокольном перекрытии.
Схема расположения листов OSB на западной стене
Для исключения "мостиков холода" использовал межвенцовый утеплитель из полиэфирного волокна - Политерм Стандарт 150 г/м2 толщиной 6-8 мм. Уложил его под нижнюю обвязку, между досок верхней обвязки, между досок сдвоенных стоек, в том числе и угловых.

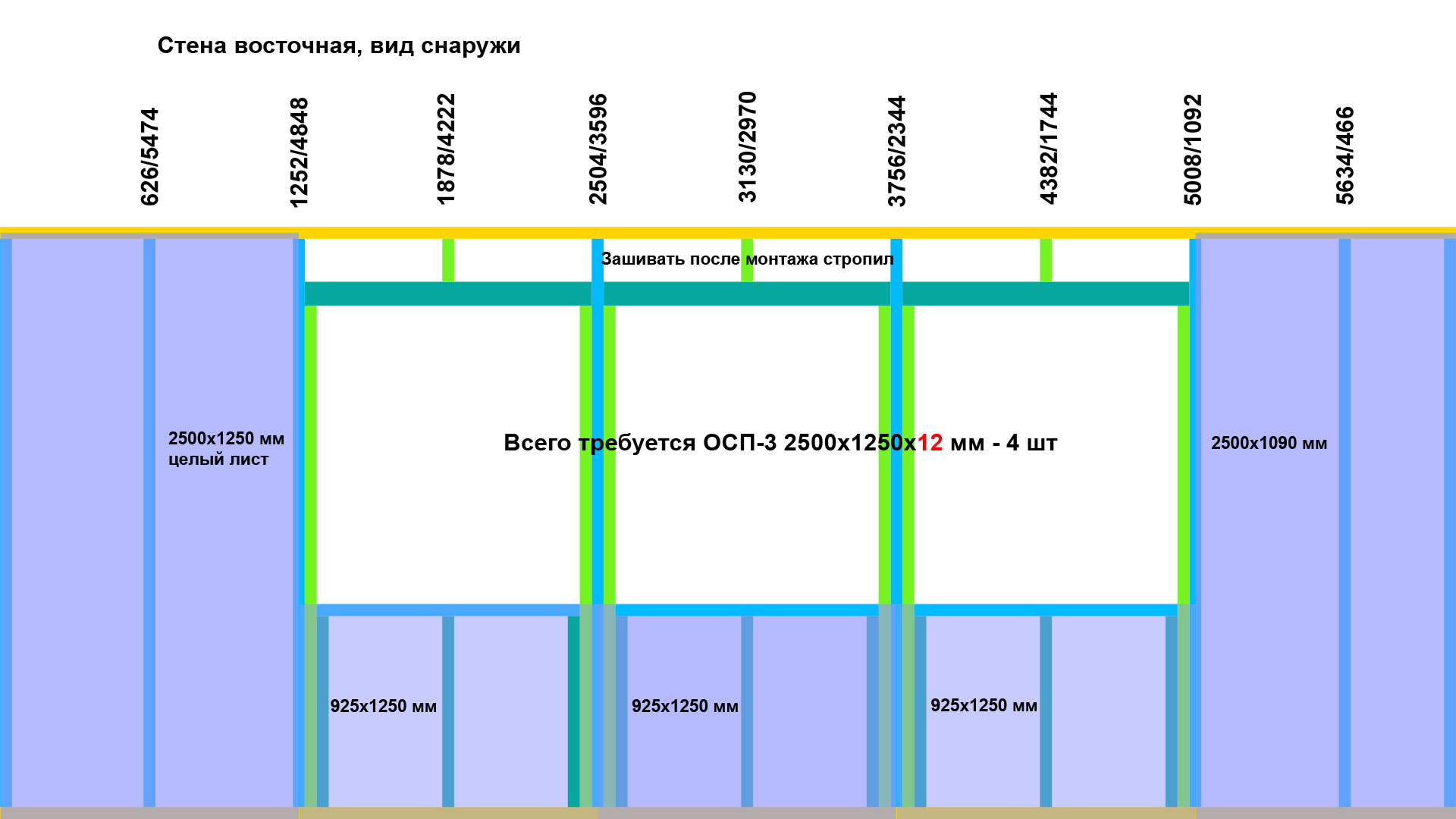

Ниже схемы стоек каркаса оставшихся стен и раскладка OSB по ним (все кликабельно).

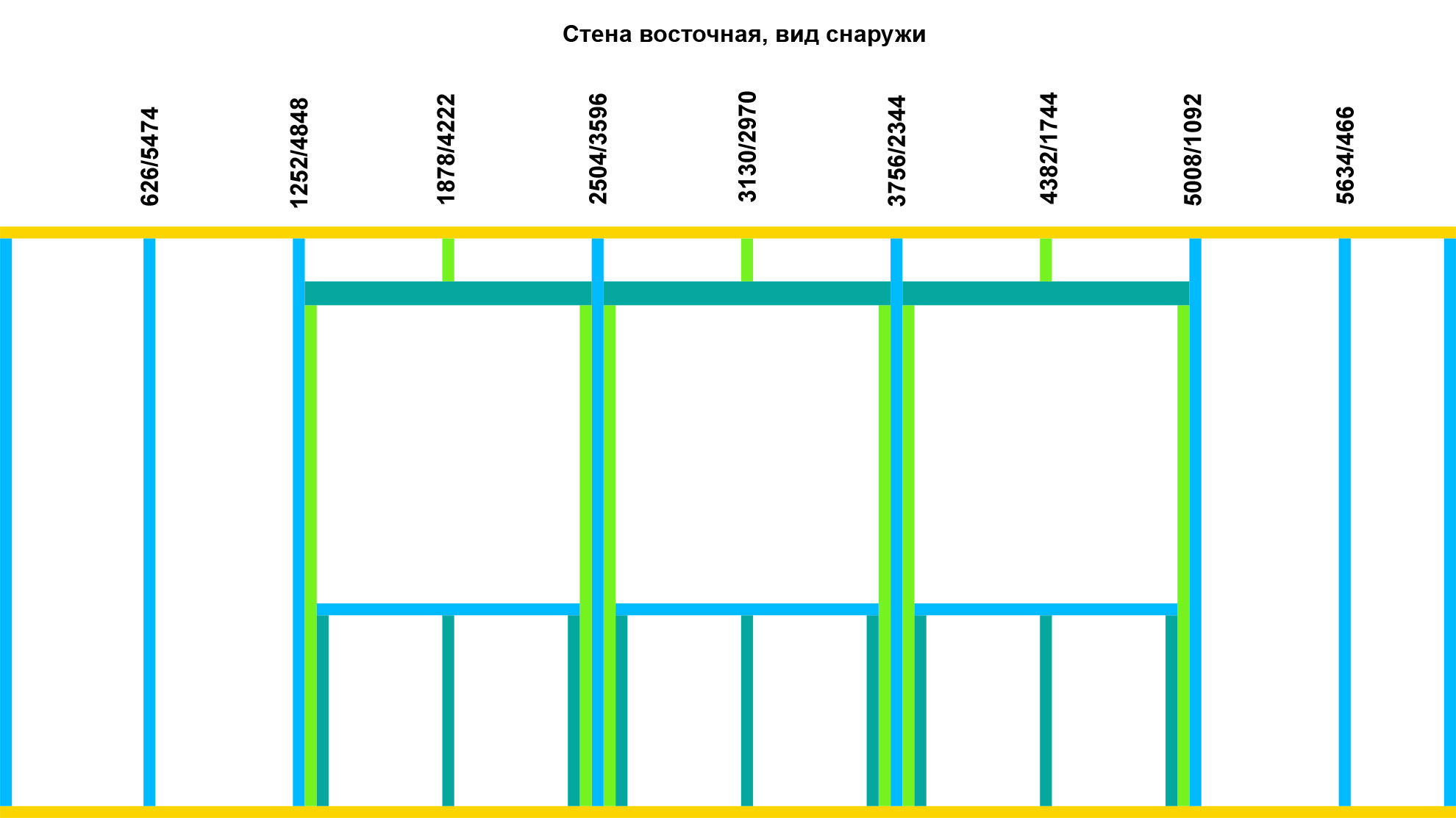

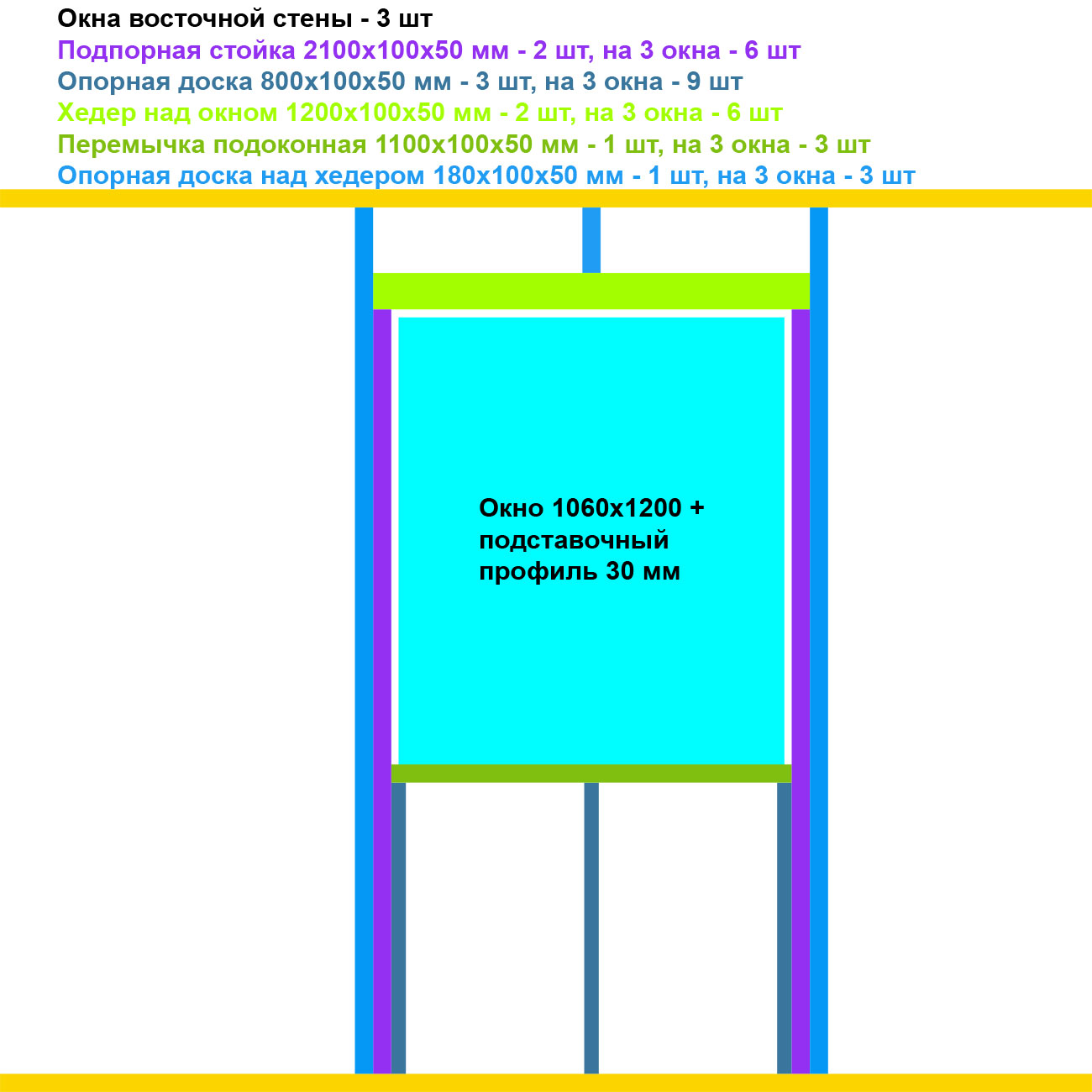

Стена восточная

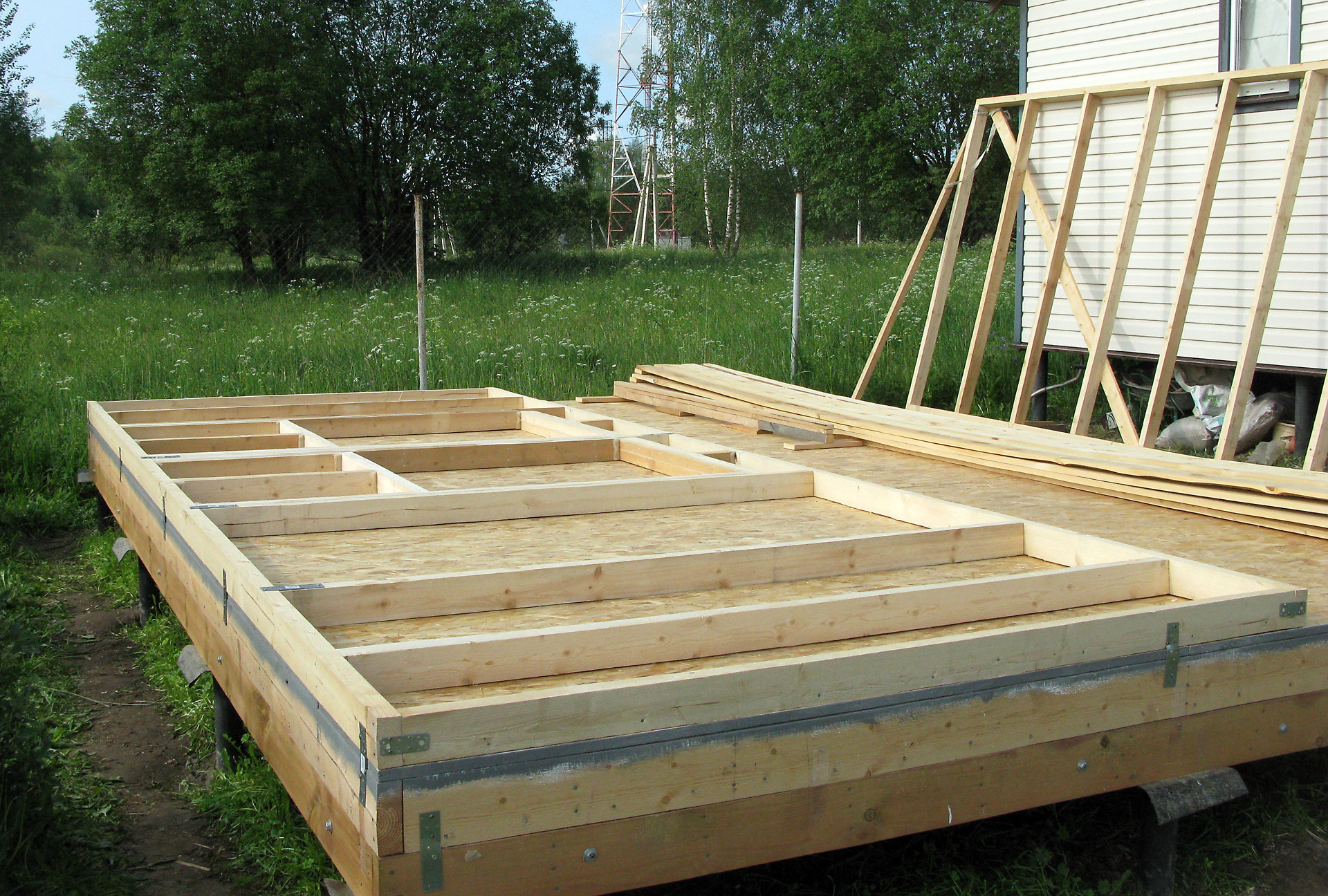

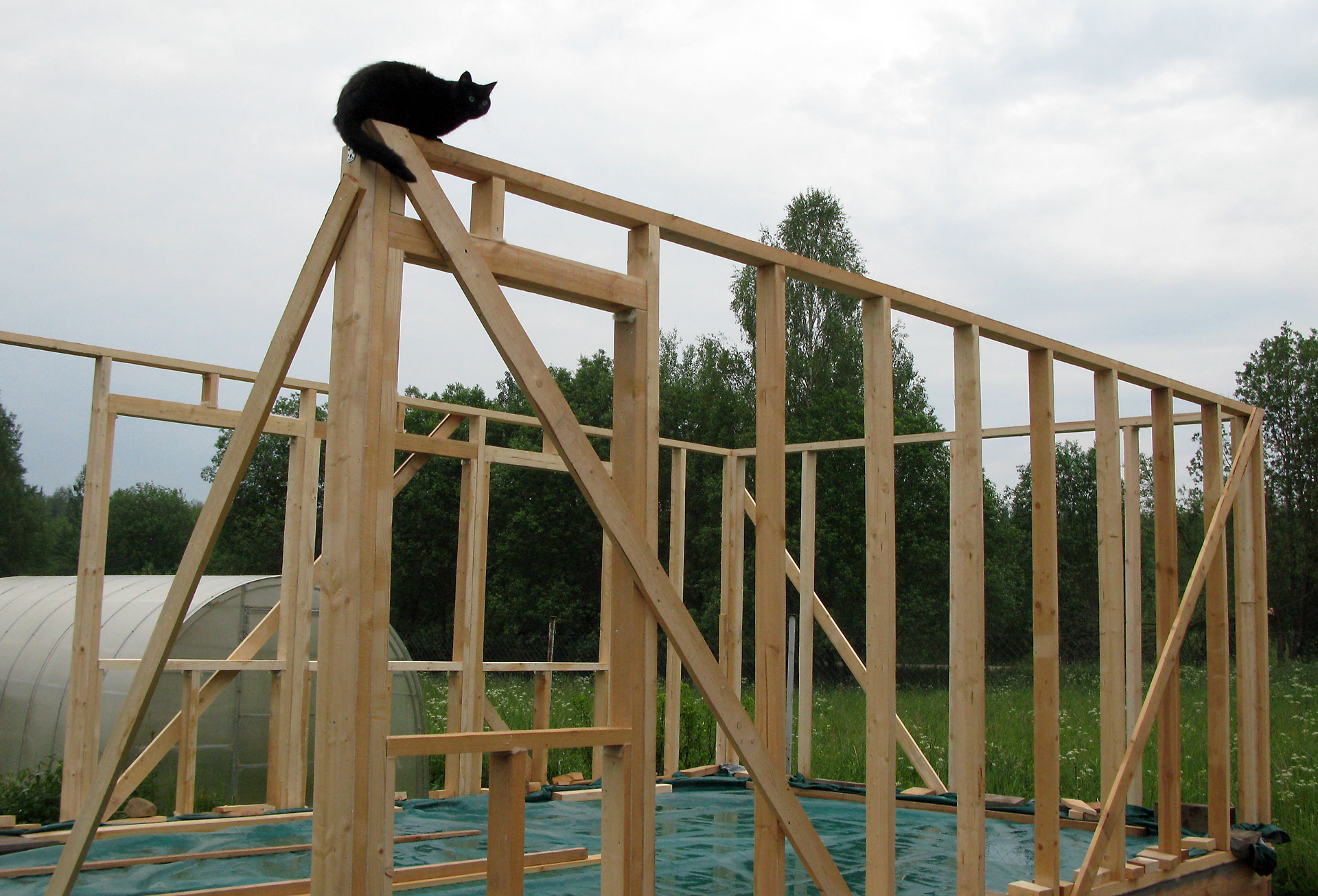

Восточная стена во время сборки на платформе
Сборку каркаса прервал дождь, платформа укрыта тентом.

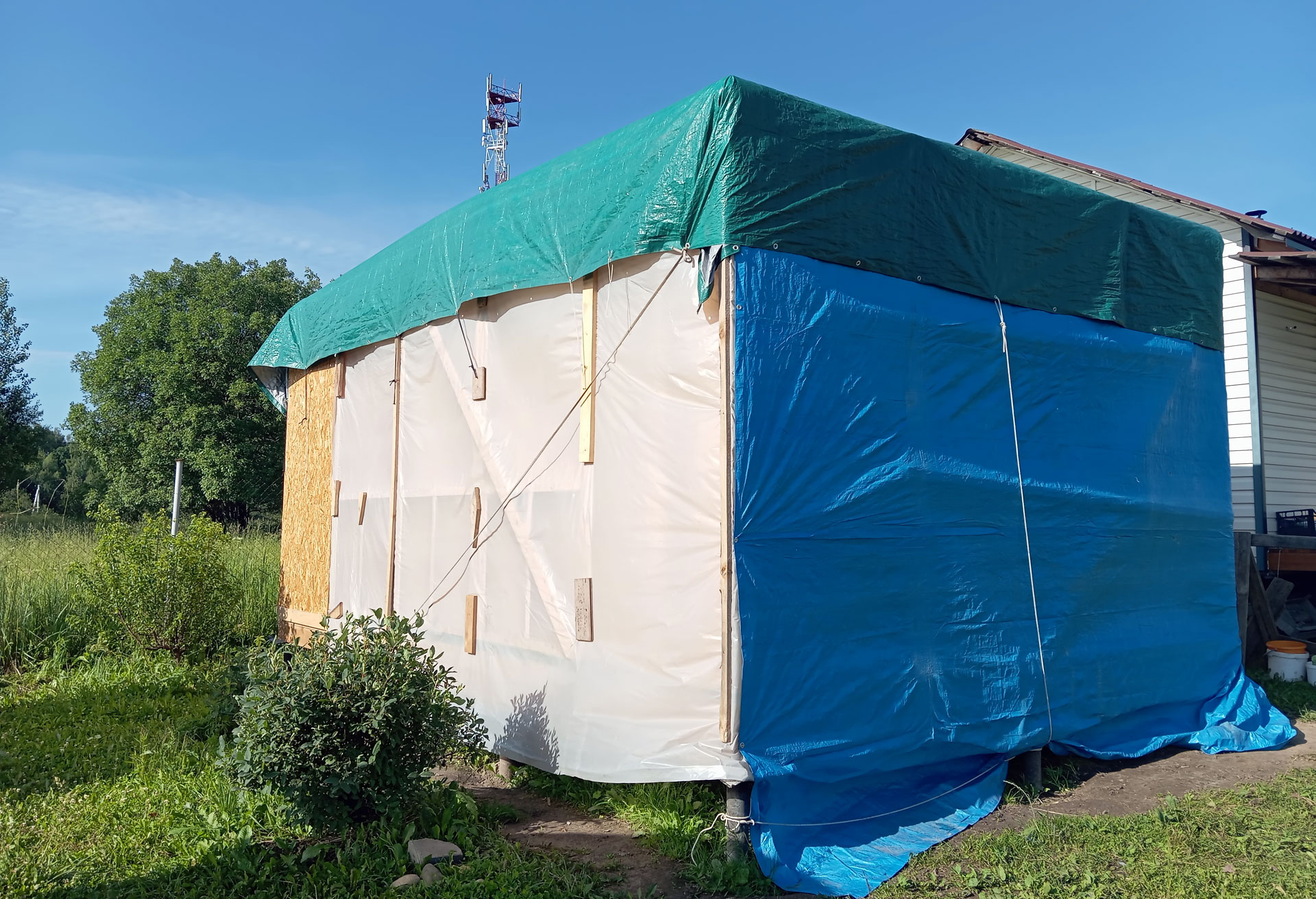

После монтажа стоек северной стены и обвязки верха каркаса второй доской смонтировал временную кровлю.
На середины длинных сторон уложил две доски общей высотой 150 мм, на них настелил дюймовку, края закрепил саморезами к верху коротких стен. Получил уклон 50 мм/метр. Доски укрыл спанбондом (черный на фото) для защиты тента от протирания при порывах ветра. Сверху закрепил всё тот же тент 6х8 м.
OSB-3 монтировал уже под тентом, освобождая от крепежа нужный участок.
Две доски для создания нужного уклона временной кровли.
Стены, на которые не успел смонтировать OSB-3, перед отъездом с дачи укрывал полиэтиленовой пленкой.

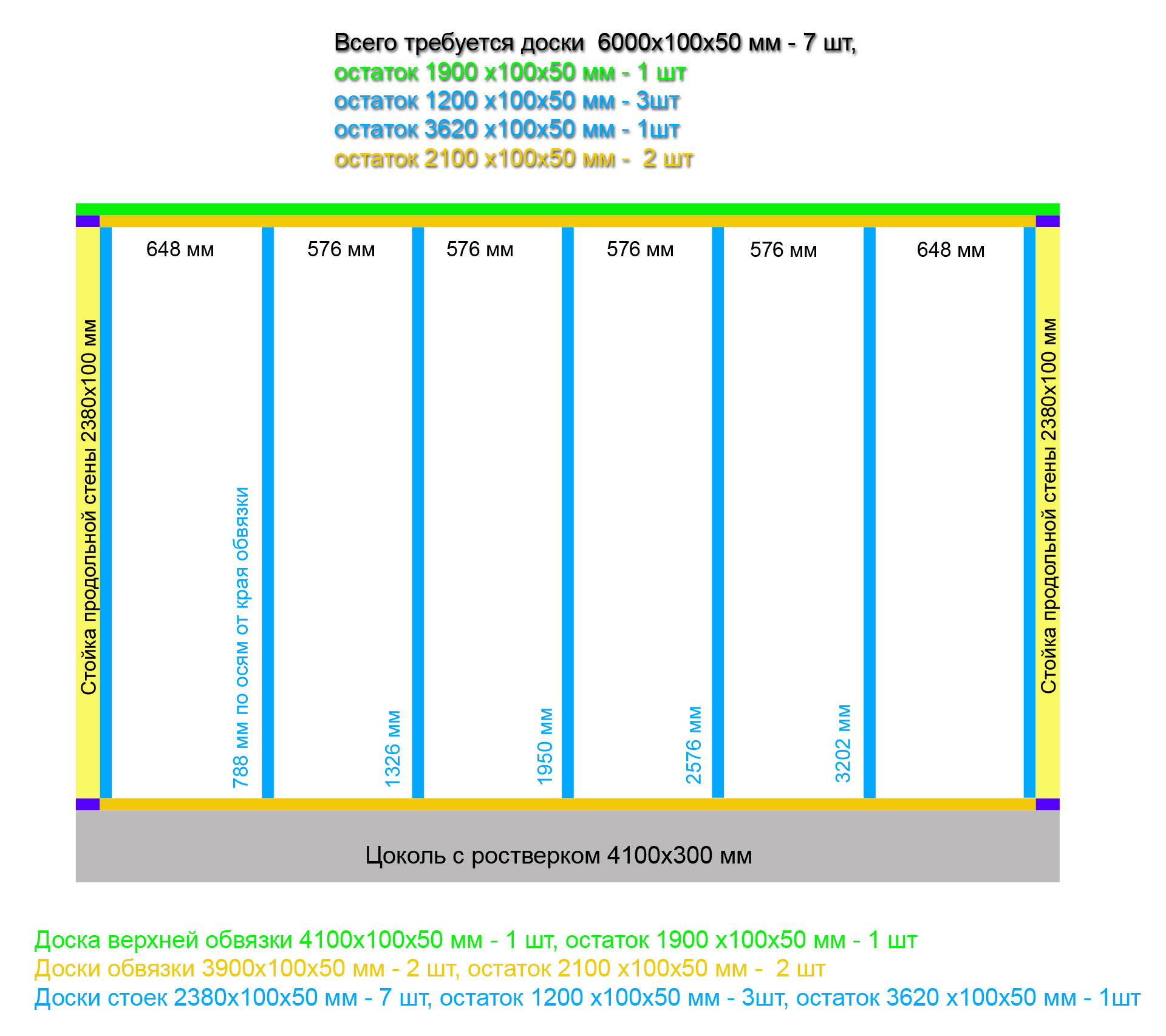

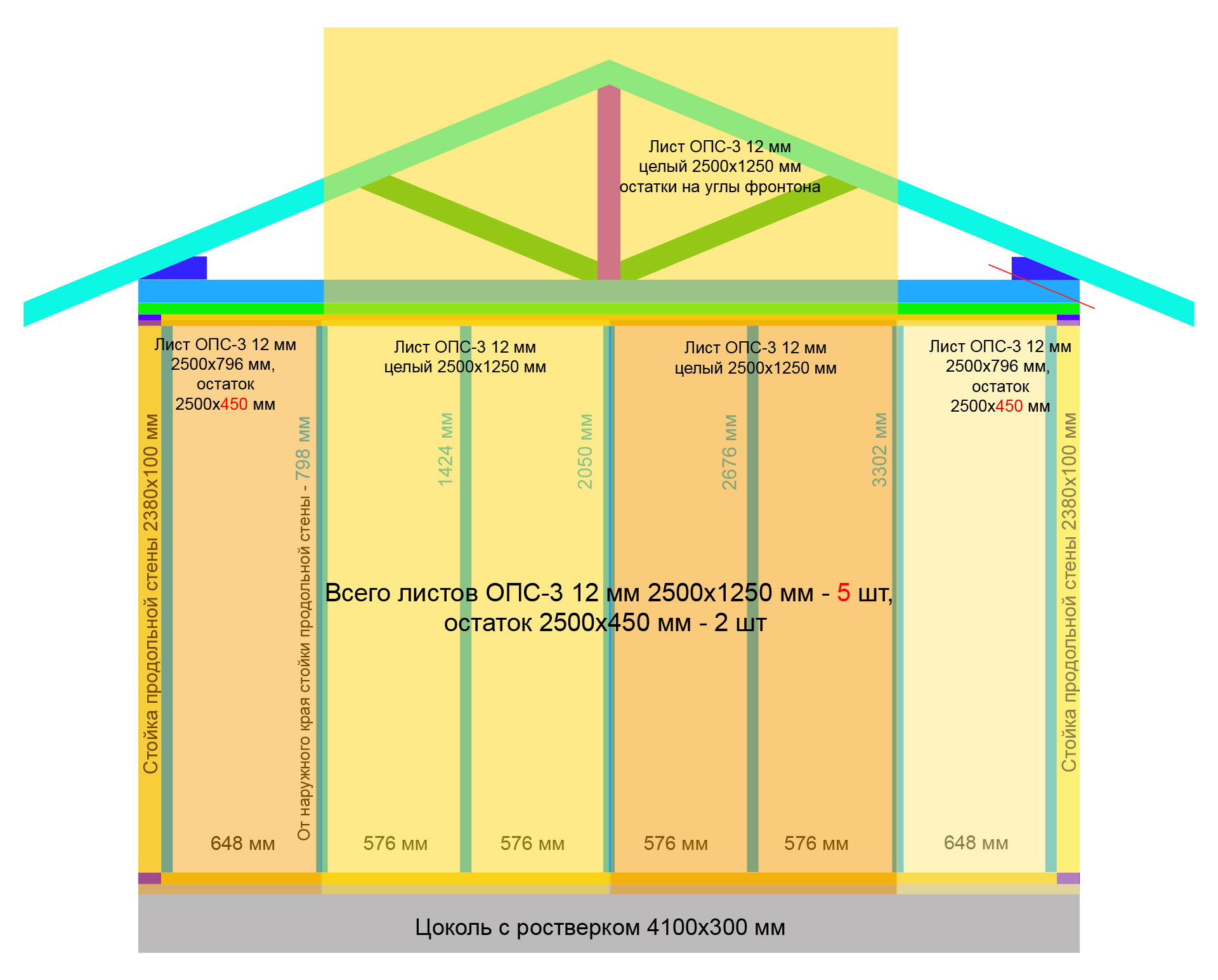

Стена южная фронтальная глухая

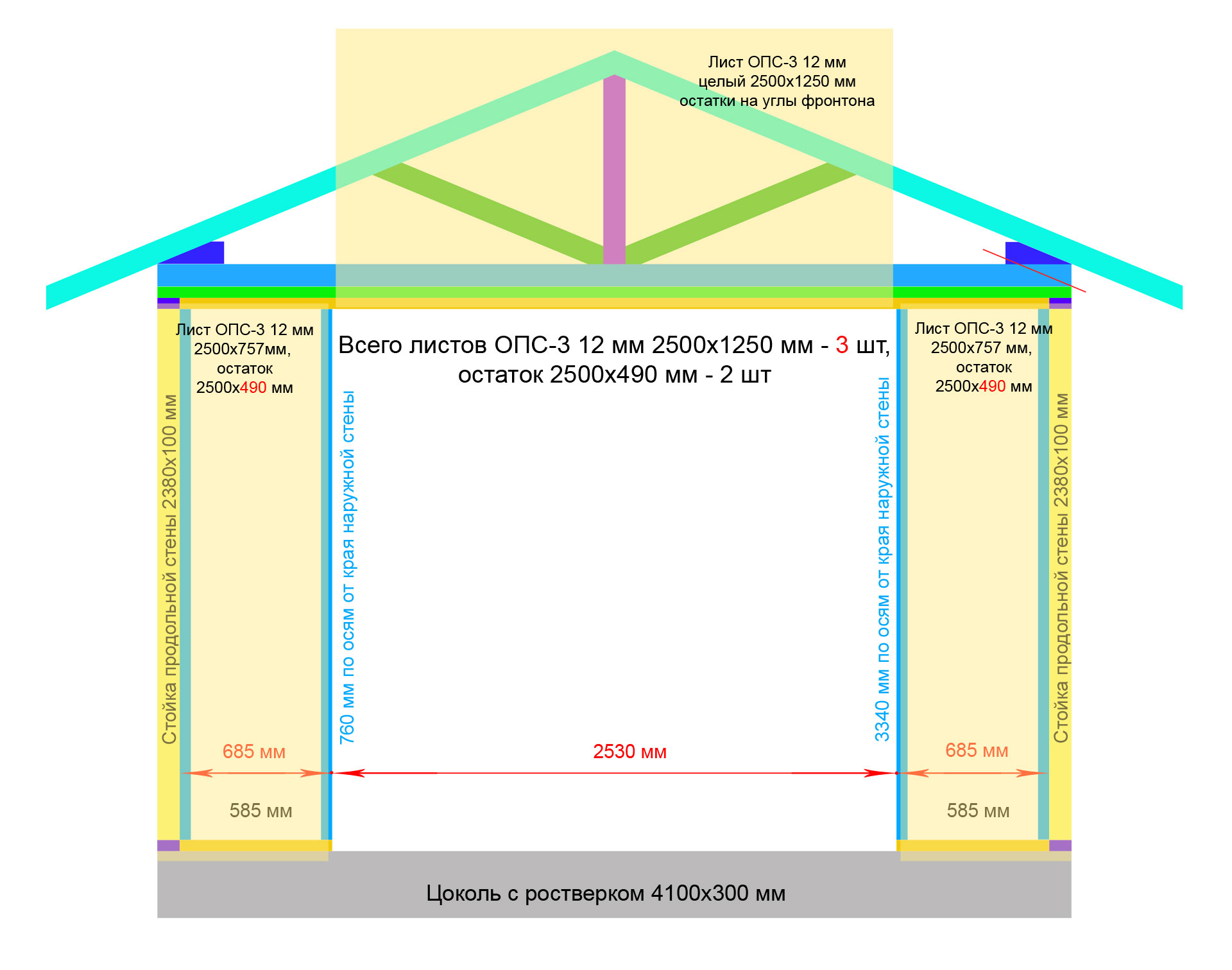

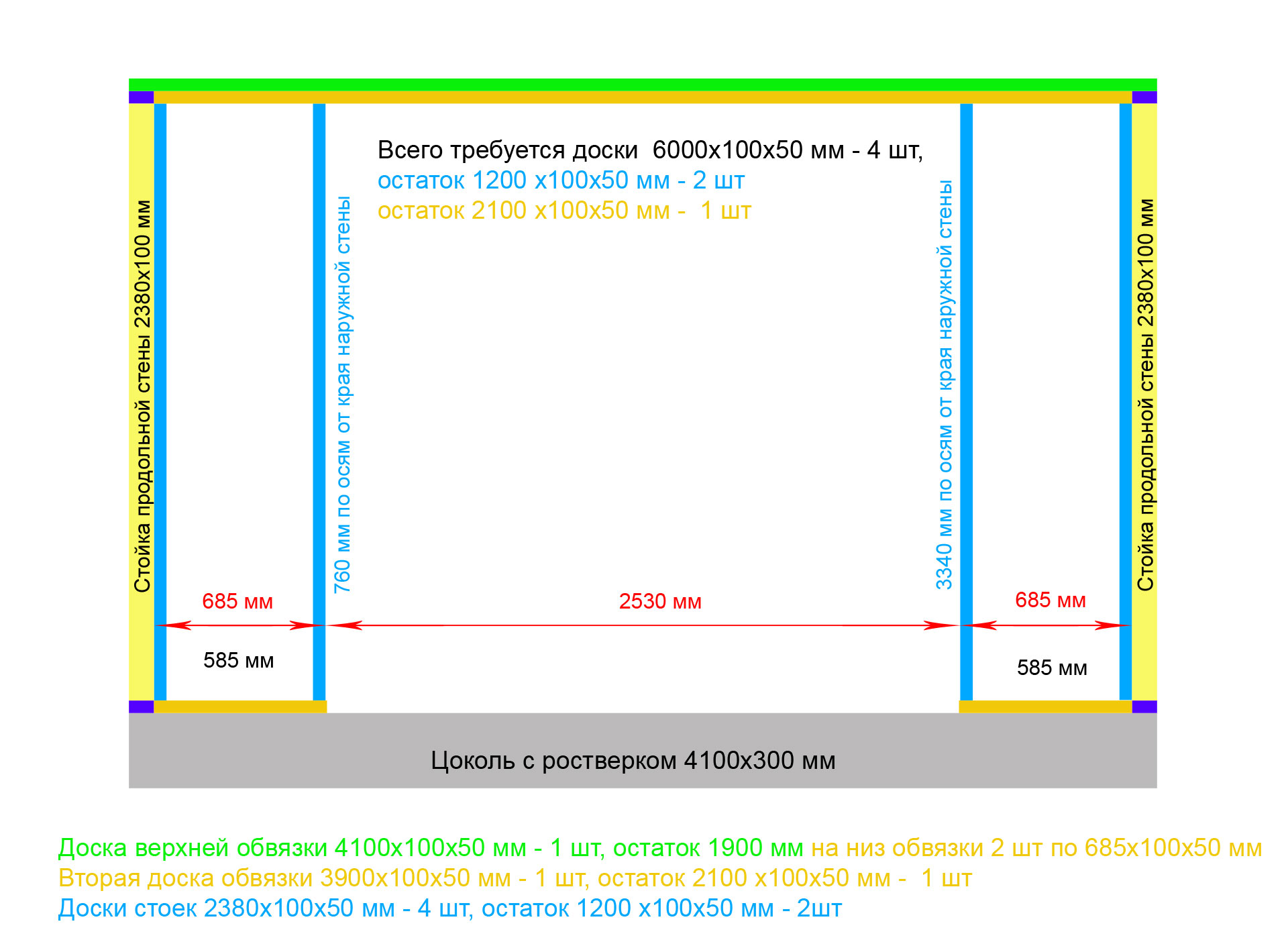

Стена северная с воротами
